L-F HASL Surface Printed Circuit Board Assembly Fast Transceiver Motherboard PCBA

LF HASL Поверхность Печатная плата в сборе Fast Transceiver Материнская плата PCBA

  • Высокий свет

    Услуги агрегат PCB

    ,

    агрегат напечатанной цепи

  • Тип
    PCM/BMS/PCB
  • Поверхностная отделка
    L-F HASL
  • Ширина Min.line
    3mil
  • Особенности 1
    Файлу Gerber/PCB
  • Особенности 2
    E-тест 100%
  • Особенности 3
    Качественные 2 лет гарантируют
  • Место происхождения
    Китай
  • Фирменное наименование
    OEM and ODM
  • Сертификация
    UL,RoHS, CE
  • Номер модели
    СЛ81106С01
  • Количество мин заказа
    1PC
  • Цена
    Negotiable
  • Упаковывая детали
    Пакет ОУР
  • Время доставки
    5-7 дней
  • Условия оплаты
    T/T, западное соединение, Moneygram, Paypal
  • Поставка способности
    100000pcs в день

LF HASL Поверхность Печатная плата в сборе Fast Transceiver Материнская плата PCBA

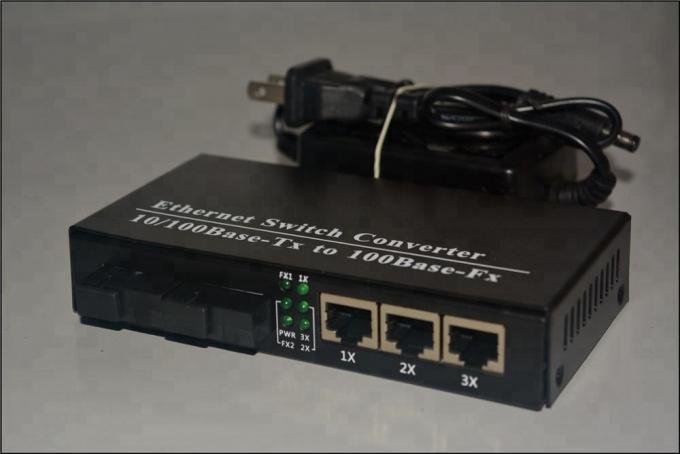

Изготовление платы pcba Fast Fiber Optical Transceiver Материнская плата PCBA

Параметры продукта


Индикаторы: 6, 1 индикатор питания, 2 световых индикатора, 3 индикатора сетевого порта
Электрический порт: RJ-45, 10/100 Мбит / с (адаптивный) Категория 5 (до 100 м)
Оптический порт: может быть оснащен ST / SC / FC, 100 Мбит / с (полный дуплекс)
Электропитание: 5V1A
Температура окружающей среды: от -20 до + 65 ° C
Температура хранения: -40 ~ + 80 ° C
Влажность: от 5% до 90%

Файлы, запрашиваемые для коммерческого предложения сборки печатных плат


--- Для того, чтобы предоставить вам наиболее эффективную и точную информацию о производстве запрашиваемого устройства, мы просим вас предоставить нам следующую информацию.
1. Допустимы файлы Gerber, PCB, Eagle или CAD.
2. Подробный перечень материалов (BOM)
3. Очистить фотографии печатной платы или PCBA образца для нас
4. Количество и доставка требуется
5. Метод испытания для PCBA, чтобы гарантировать 100% хорошее качество продукции.
6. Файл схемы для проектирования печатной платы, если необходимо выполнить функциональную проверку.
7. Образец, если доступен для лучшего поиска
8. Файлы CAD для изготовления корпуса, если требуется
9. Полный чертеж проводки и сборки с указанием любых специальных инструкций по сборке, если требуется

Виды Shinelink PCBA Продукт

PCBA 94V0 производит масштабные возможности до

Мы объединяем передовые процессы с высококвалифицированными ресурсами. Идти в ногу с передовыми технологиями и системой управления в универсальных сервисах сборки печатных плат

Процесс SMT (соответствует RoHs) Возможности до :

1. 0201 Размер чипа
2. Шаг 12 интегральных микросхем (IC)
3. Micro Ball Grid Array (BGA) - шаг 16 мил
4. Flip Chip (контролируемое соединение с обломком) - шаг 5 мил
5. Quad Flat Package (QFP) - шаг 12 мил

Процесс THT (волновая пайка) (соответствует RoHs) Возможности до:


1. одиночная боковая пайка
Процесс смешивания 2.SMT & THT

Печатная плата модуля Технические возможности

SMT Точность позиционирования: 20 мкм
Размер компонентов: 0,4 × 0,2 мм (01005) - 130 × 79 мм, Flip-CHIP, QFP, BGA, POP
Максимум. высота компонента :: 25 мм
Максимум. Размер печатной платы: 680 × 500 мм
Минимум Размер платы: не ограничен
Толщина печатной платы: от 0,3 до 6 мм
Вес печатной платы: 3 кг
Wave-пайка Максимум. Ширина печатной платы: 450 мм
Минимум Ширина печатной платы: не ограничена
Высота компонента: верх 120мм / бот 15мм
Пот-пайка Тип металла: часть, цельный, инкрустация, боковой шаг
Материал металла: медь, алюминий
Поверхностная обработка: покрытие Au, покрытие ленты, покрытие Sn
Скорость воздушного пузыря: менее 20%
Запрессовка Диапазон прессования: 0-50KN
Максимум. Размер печатной платы: 800X600 мм
тестирование ИКТ, полет зонда, прожигание, функциональная проверка, температурный цикл

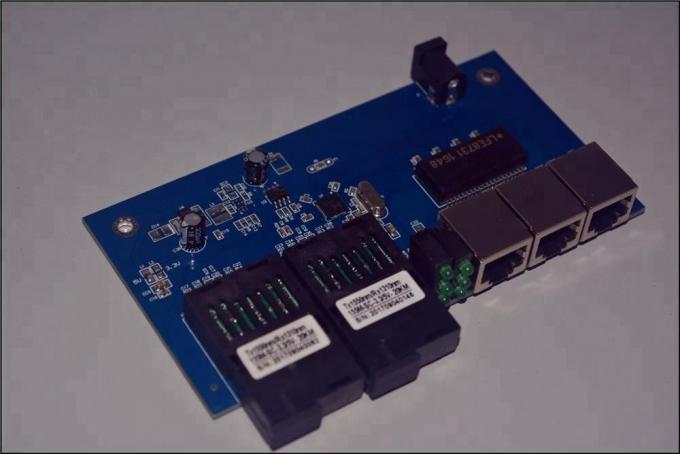

Изображение PCBA
